Pluto 算法

引子

我们先看一个例子。这个循环能否被并行化呢？

for (int t = 0; t < N; t++) {
  for (int i = 0; i < M; i++)
    a[t + 1][i] = a[t][i - 1] + a[t][i] + a[t][i + 1];
}

注意到对于同一个 \(t\) 而言，不同的 \(i\) 的数据都不相互依赖，所以我们可以沿着 \(i\) 轴并行：

for (int t = 0; t < N; t++) {
  // Parallize
  for (int i = 0; i < M/3; i++)
    a[t + 1][i] = a[t][i - 1] + a[t][i] + a[t][i + 1];
  for (int i = M/3; i < 2*M/3; i++)
    a[t + 1][i] = a[t][i - 1] + a[t][i] + a[t][i + 1];
  for (int i = 2*M/3; i < M; i++)
    a[t + 1][i] = a[t][i - 1] + a[t][i] + a[t][i + 1];
}

然而，如果 sizeof(a[i]) 很大，a[t+1][i] 可能就被 flush 掉了，无法在计算 a[t+2][i] 的时候重新使用。这样的数据局部性不是最好的。

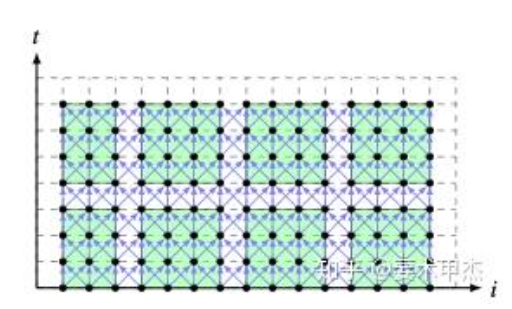

为了提升局部性，我们也许可以考虑循环分块，但这是不可行的：

图源知乎

如果就这样分块，可以看到两个块之间是有循环依赖的。

但是，如果我们改写一下，令 \(j = t + i\)：

for (int t = 0; t < N; t++) {
  for (int j = t; j < M + t; j++)
    a[t + 1][j - t] = a[t][j - t - 1] + a[i][j - t] + a[i][j - t + 1];
}

再沿着 \(t\) 和 \(j\) 分块（这里的 if 可以变为 min/max 放进循环条件中，但清晰起见，仍然保留）：

for (int t = 0; t < N; t += B) {
  for (int j = t; j < t + M; j += B) {
    for (int T = t; T < t + B; T++) {
      for (int J = j; J < j + B; J++) {
        int i = J - T;
        if (i >= 0 && i < M)
           a[t + 1][j - t] = a[t][j - t - 1] + a[i][j - t] + a[i][j - t + 1];
      }
    }
  }
}

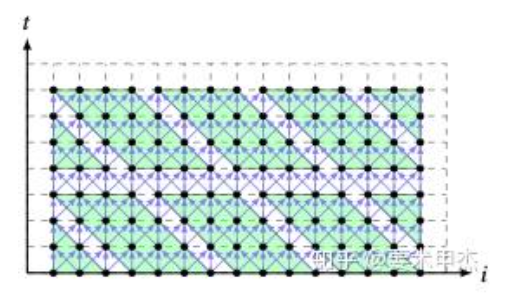

这样会得到如图所示的依赖关系：

（图源知乎）

这些分块之间是可以并行的，而且数据局部性有所提升。

问题来了：我们是怎么想到要进行变换 \(j = t+i\) 的呢？能不能自动找到合适的变换，使得循环适合分块呢？

这就是多面体模型要解决的事情。

计算循环中的依赖

对于最初的那个循环，我们知道 \((i + 1, j)\) 依赖于 \((i, j - 1)\), \((i, j)\) 以及 \((i, j+1)\)。在计算机中，我们该如何表示这三个依赖呢？

或许最直接的想法是存储它们的差值：三个向量，\((1, -1)\), \((1, 0)\) 和 \((1, 1)\)。但这并不总是有效。考虑这样的循环：

for (int i = 0; i < n; i++)
  for (int j = 0; j < n; j++)
    a[i][j] += a[j][i];

这样 \((i, j)\) 和 \((j, i)\) 之间不仅有数据依赖，还有反依赖 (WAR 依赖)。而且，仅仅使用向量是无法表示它们的差值的。我们需要更泛用的工具，能够处理更一般的循环，甚至包括那些不是 perfectly nested 的循环（例如下面这个矩阵乘法）。

for (int i = 0; i < n; i++)
  for (int j = 0; j < n; j++) {
    S:  c[i][j] = 0;
    for (int k = 0; k < n; k++)
      R:  c[i][j] += a[i][k] * b[k][j];
  }

而且，还有一个难点：一个循环语句会被执行很多次。我们自然不能把每次执行的“同一条语句”当成是一样的，需要给它附加上“现在到底进行到哪”的信息。

好在循环变量本身就可以用来表示目前循环进行到的位置。我们以 \(\vec{x}\) 来表示循环变量构成的向量，例如对语句 \(S\) 而言，它的 \(\vec{x}_S = (i, j)\)，而对语句 \(R\) 而言则有 \(\vec{x}_R = (i, j, k)\)。

循环变量是有界的整数。比如说：

for (int i = 0; i < 2; i++)
  for (int j = 0; j < 2; j++)
    //...

我们自然可以用 4 个不等式来描述 \((i, j)\) 的取值范围：

\[\begin{align*} i &\geq 0 \\ i &\leq 2 \\ j &\geq 0 \\ j &\leq 2 \\ \end{align*}\]

换言之：

\[\left( \begin{matrix} 1 & 0 \\ -1& 0 \\ 0 & 1 \\ 0 & -1 \end{matrix} \right) \left( \begin{matrix} i \\ j \end{matrix} \right) + \left( \begin{matrix} 0 \\ 2 \\ 0 \\ 2 \end{matrix} \right) \geq \vec{0}\]

类似这样的不等式组构成的一个集合被称作多面体。

设 \(\mathbb{K}\) 是一个域。一个集合 \(\mathcal{P}\) 如果满足 \(\mathcal{P} = \{\vec{x} \in \mathbb{K}^m \mid A\vec{x} \leq \vec{b}\}\)，它就是一个多面体。

若存在矩阵 \(A\in\mathbb{K}^{m\times n}\) 与向量 \(b\in \mathbb{K}^n\)，使得函数 \(\phi: \mathbb{K}^m \rightarrow \mathbb{K}^n\) 满足 \(\phi(x) = A\vec{x}+\vec{b}\) ，那么\(\phi\) 是仿射变换。

对于 1 维的仿射变换，也就是 \(\phi(\vec{x}) = \vec{a}^T\vec{x} + b\)，它构成一个超平面，而 \(\vec{a}\) 就是它的法向量。自然地，它也可以定义一个仿射半空间：\(\{\vec{x} \mid \phi(\vec{x}) < 0\}\)。

显然，多面体就是有限个仿射半空间的交。如果某个超平面 \(F\) 对应的仿射半空间包含整个多面体，那么这个超平面与多面体的交就是多面体的一个面。

对 \({} n\) 维的多面体，它 \(n-1\) 维的面是一个切面 (facet)。

现在我们有了数学工具来划定循环变量的范围。是时候来看看具体使用它们的语句了。

每条语句所访问的内存位置，是 \(\vec{x}\) 的一个或者几个函数，不妨叫做 \(f\)。将这个语句所在的循环中，循环变量所有可能的取值称作 \(\mathcal{D}\)。（\(\mathcal{D}\) 是一个多面体。）

比如语句 c[i*2][j*3+1] = 0，它所对应的 \(f(\vec{x})\) 就是 \(f((i, j)) = (2i, 3j+1)\)。

我们只考虑 \(f\) 是仿射变换的情况；这足够涵盖大多数的程序了。

给定一个深度为 \(l\) 的循环，如果其中的语句 \(R\) 依赖语句 \(S\)，那么我们有：

• 它们访问了同一个位置： \(f_R(\vec{x}_R) = f_S(\vec{x}_S)\)；
• 它们都在各自循环变量所允许的范围内：\(\vec{x}_R\in \mathcal{D}_R\), \(\vec{x}_S\in \mathcal{D}_S\)；
• \(R\) 在 \(S\) 之后执行：\(\vec{x}_R >_\mathrm{lex} \vec{x}_S\).

这三个条件都是仿射的，所以满足这三个条件的 \((\vec{x}_R, \vec{x}_S)\) 构成了一个依赖多面体 \(\mathcal{D}_{R, S}\)。每两条语句之间都可以计算出数个依赖多面体（因为 \(l\) 可以取不同的值）。这可以构成一张有向图：语句为点，依赖多面体为边。两点之间会有不止一条边。

例子.

考虑下列程序：

for (int i = 0; i < n; i++)
  for (int j = 0; j < n; j++)
    S1: a[i][j] += c;
for (int k = 0; k < n; k++)
  for (int l = 0; l < n; l++)
    S2: b[k] += a[k][l];

在这里，\(S_2\) 依赖 \(S_1\) 和它本身。但是，\(S_1\) 则并不依赖它本身。

计算一下 \(S_1\) 和 \(S_2\) 之间的依赖多面体。容易发现 \(f_1(\vec{x}_1) = (i, j)\), 而 \(f_2(\vec{x}_2) = (k, l)\).

• 它们访问了同一个位置：\((i,j)=(k,l)\);
• 它们都在各自循环变量所允许的范围内：\(i,j,k,l\in [0,n)\);
• \(S_2\) 在 \(S_1\) 之后执行：这里的两个语句没有公共的循环，所以总是成立的。

我们可以把这六个约束写成矩阵：

\[\left( \begin{matrix} 1 & 0 & 0 & 0 & 0 & 0 \\ 0 &-1 & 0 & 0 & 1 &-1 \\ 0 & 0 & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 & 1 &-1 \\ \hline 1 & 0 & 0 &-1 & 0 & 0 \\ 0 & 1 &-1 & 0 & 0 & 0 \\ \end{matrix} \right) \left( \begin{matrix} i \\ j \\ k \\ l \\ N \\ 1 \end{matrix} \right) \begin{matrix} \geq 0 \\ \geq 0 \\ \geq 0 \\ \geq 0 \\ = 0 \\ = 0 \\ \end{matrix}\]

这就是 \(S_1\) 和 \(S_2\) 间的依赖多面体（等号可以看成是两个小于等于）。

Pluto 算法

在计算出依赖多面体之后，我们就可以开始考虑重排了。

Pluto 算法想要对程序中的所有语句进行重排，也就是为每一个语句的第一个下标都求出一组 1 维的仿射变换 \(\{\phi_1, \dots, \phi_m\}\)。假如语句 \(i\) 用到的循环变量是 \((x_1, \dots, x_k)\), 变换后就成了 \((\phi_i(x_1, \dots, x_k), x_2, \dots, x_k)\). 接着，Pluto 算法会为第二个下标再求出一个新的仿射变换，以此类推。

别忘了我们最初的目的：计算出一个适合分块的重排方式。合法的重排需要满足重排后每个块的依赖关系构成一个全序。

我们采取 Pluto 算法论文中的记号设 \(T\) 依赖 \(S\)，其中 \(T\) 的循环变量所构成的向量是 \(\vec{t}\)，而 \(S\) 的向量则是 \(\vec{s}\)。在上述有向图中，对 \(T, S\) 之间的边 \(e\)，它的依赖多面体记作 \(\mathcal{P}_e\) .

重排合法的必要条件是：

\[\forall (\vec{s}, \vec{t})\in \mathcal{P_e},\ \phi_t(\vec{t}) - \phi_s(\vec{s}) \geq 0\]

也就是 \(\vec{s}\) 的每一维都在 \(\vec{t}\) 之前被执行。

这个差值还有物理意义。注意到 \(\phi(\vec{x})\) 可以看做是 \(\vec{x}\) 离原点的距离，那么 \(\phi_t(\vec{t}) - \phi_s(\vec{s})\) 就是两个平面之间的距离。它还代表着分块之间所需要交流的数据量。以最开头的那个循环为例，

for (int t = 0; t < N; t++) {
  for (int i = 0; i < M; i++)
    a[t + 1][i] = a[t][i - 1] + a[t][i] + a[t][i + 1];
}

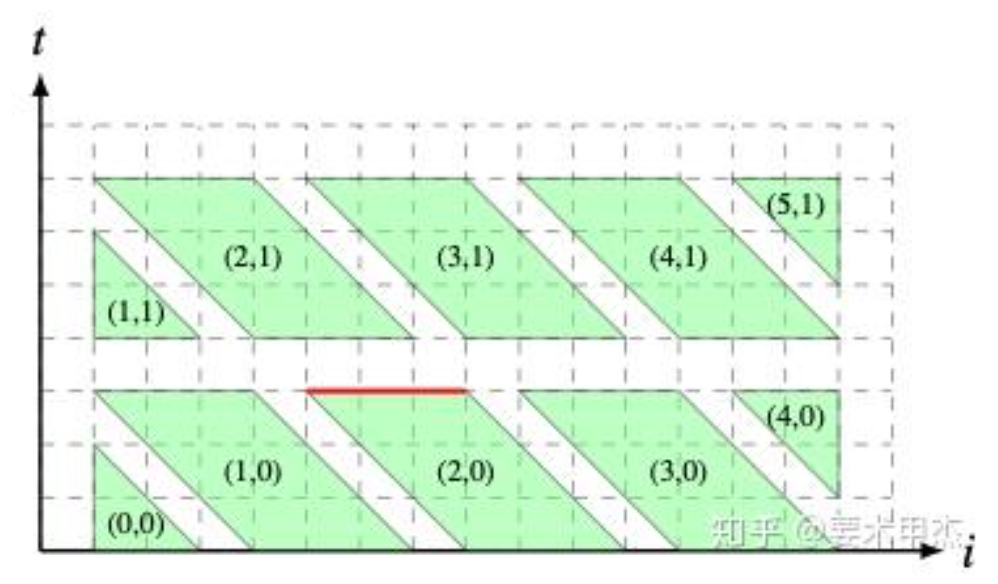

我们对它施加的变换是 \((t, i) \rightarrow (t, t+i)\), 也就是 \(\phi_1(t, i) = t\), 而 \(\phi_2(t, i) = t + i\). 像下图那样分块的话，\(\phi_2(t) - \phi_2(s)\leq 2\)，说明如果沿 \(\phi_2 = (1, 1)\) 这个法向量分块，每个块中需要向其他块传递数据的只有两个超平面，也就是图中红色部分的标识。

（图源知乎）

同样地， \(\phi_1(t) - \phi_1(s) \leq 1\)，所以如果沿 \(\phi_1 = (0, 1)\) 这个法向量分块，那么只需要传递 1 个超平面的数据：

（图源知乎）

所以，Pluto 算法的目标是： - 找到满足条件 \(\phi_t(\vec{t}) - \phi_s(\vec{s}) \geq 0\) 的仿射变换 \(\phi\) ; - 求解 \(\phi\) 的系数，使得这个差值 \(\delta_e(\vec{s}, \vec{t}) = \phi_t(\vec{t}) - \phi_s(\vec{s})\)尽量小。

比如说对于二维的情况，我们有 \(\delta_e(\vec{s}, \vec{t}) = c_1t_1 + c_2t_2 - c_3s_1 - c_4s_2\)，而我们的目标是求出 \(c_i\)，使得它对在 \(\mathcal{P}_e\) 里的 \((\vec{s}, \vec{t})\) 最小。

这并不是一个很好解决的数学问题，因为 \(\mathcal{P}_e\) 的限制太奇形怪状了，难以利用。我们需要转化一下。

注意到，\(\delta_e(\vec{s}, \vec{t})\) 必定存在一个仿射的上界 \(\nu(\vec{p})\)，其中 \(\vec{p}\) 是程序的参数，例如上面例子中的 N。也就是说我们可以保证：

\[\nu (\vec{p}) - \delta_e(\vec{s}, \vec{t}) \geq 0\]

对于每一个在多面体 \(\mathcal{P}_e\) 中的向量 \((\vec{s}, \vec{t})\) 都成立，而且不等式左边是仿射的。

所以，我们可以利用 Farkas 引理。

Farkas 引理

设 \(A\in \mathbb{R}^{m\times n}\), \(\vec b\in \mathbb{R}^m\). 那么下列两项中恰有一项成立： - 存在 \(\vec x\in \mathbb{R}^n\), 使得 \(\vec{x} \geq 0\) 且 \(A\vec{x} = \vec{b}\); - 存在 \(\vec{y}\in \mathbb{R}^m\), 使得 \(A^T\vec{y} \geq 0\) 且 \({} \vec{b}\cdot \vec{y} < 0\).

我们不给出严谨的证明，但我们可以直观地理解它：

想象 \(A\) 的列向量构成的锥。我们知道 \(A\vec{x}=\vec{b}\) 其实就是说 \(\vec{b}\) 是 \(A\) 列向量的线性组合。如果存在一个正的 \(\vec{x}\)，意味着 \(\vec{b}\) 在这个锥内；否则，一定存在一个平面能将这个锥和 \(\vec{b}\) 隔开，而这个平面的法向量就是 \(\vec{y}\)。

Farkas 引理的仿射形式.

对于 \(n\) 维凸多面体 \(\mathcal{P}_e = \{\vec{x} \mid A\vec{x} + \vec{b} \geq 0\}\), 若仿射函数 \(\phi: \mathbb{R}^n \rightarrow \mathbb{R}\) 满足 \(\phi(\vec{x}) \geq 0\) 在 \(\mathcal{P}_e\) 内恒成立，那么存在非负的 \(\lambda_0\) 和非负的 \(n\) 维向量 \(\vec \lambda\) 使得：

\[\phi(\vec{x}) = \vec \lambda \cdot (A\vec{x}+\vec{b}) + \lambda_0\]

我们可以通过给 \(\vec{x}\) 的末尾塞一个 1 的方式来去除常数项，所以只考虑 \(\mathcal{P}_e = \{\vec{x} \mid A\vec{x} \geq 0\}\) 以及 \(\phi(\vec{x}) = \vec{c} \cdot \vec{x}\) 的情况。

假设 \(\vec{y}\in \mathcal{P}_e\) , 那么 \(A\vec{y} \geq 0\) 和 \(\vec{c}\cdot \vec{y} < 0\) 无法同时成立。根据 Farkas 引理，必然存在 \(\vec{\lambda}\in \mathbb{R}^n\), 使得 \(\vec{\lambda} \geq 0\) 而且 \(A^T\vec{\lambda} = \vec{c}\).

所以 \(\phi(\vec{x}) = \vec{c}^T\vec{x} = \lambda^T A\vec{x}\).

回到我们之前的目标。我们有：对所有的 \((\vec{s}, \vec{t})\in \mathcal{P}_e\)，

\[\nu (\vec{p}) - \delta_e(\vec{s}, \vec{t}) \geq 0\]

这符合 Farkas 引理的应用条件。所以，

\[\nu (\vec{p}) - \delta_e(\vec{s}, \vec{t}) = \lambda_0 + \sum_{k=1}^n \lambda_k \mathcal{P}_e^k\]

其中 \(\mathcal{P}_e^k\) 是第 \(k\) 个面。

现在左右都是循环变量乘以系数的结构。根据待定系数法，我们可以得到 \(\phi\), \(\nu\) 的系数与 \(\vec{\lambda}\) 的线性关系，而我们可以通过 Fourier-Motzkin 消去法去除 \(\vec \lambda\) 这些参数，只留下 \(\phi\) 的系数 \({} \vec {c}_\phi {}\) 以及 \(\nu(\vec{p}) = \vec{u}\cdot \vec{p} + w\) 中的参数 \(\vec{u}\) 和 \(w\)。接下来，我们只需要最小化上界 \(\nu(\vec{p})\) 就好了。

容易发现 \(u_i\neq 0\) 就意味着这层循环无法并行化。我们自然希望优先并行化外层循环，所以我们想要求出满足上述线性方程组和不等式的，字典序最小的 \((\vec{u}, w, \vec{c}_\phi)\).

这就是 Pluto 算法求解第一维仿射变换的系数的过程。

我们来看一个例子。

for (int i = 1; i <= N; i++)
  for (int j = 2; j <= N; j++)
    a[i][j] = a[j][i] + a[i][j - 1];

我们需要先计算出语句间的依赖多面体 \(\mathcal{P}_e\) .

第一种情况：真依赖，也就是 a[i][j-1] 的读取依赖a[i'][j'] 的写入。那么： - 访问同一个位置： \((i, j - 1) = (i', j')\); - 在循环范围内：\(i, i'\in [1, N]\), \(j, j'\in [2, N]\); - \((i, j)\) 在 \((i', j')\) 之后执行，总是满足。

还有一个真依赖：a[j][i] 的读取依赖 a[i'][j'] 的写入。那么： - 访问同一个位置：\((j, i) = (j', i')\); - 在循环范围内：\(i, i'\in [1, N], j, j'\in [2, N]\); - \({} (i, j) {}\) 在 \((i', j')\) 后执行：\((i, j) >_\mathrm{lex} (i', j')\), 也就是 \(i > i'\) 或 \(i = i', j > j'\). 后一种是不可能的。

第二种情况：反依赖，也就是 a[i][j] 的写入依赖于 a[j'][i'] 的读取。那么： - 访问同一个位置：\((j', i') = (i, j)\); - 在循环范围内：\(i, i'\in [1, N]\), \(j, j'\in [2, N]\); - \((i, j)\) 在 \({} (i', j') {}\) 后执行：\((i, j) >_\mathrm{lex} (j', i')\), 也就是 \(i > i'\) 或 \(i = i', j > j'\). 后一种是不可能的。

这里没有输出依赖。

总而言之，我们有三个依赖多面体，每一个都指明了 \(i, j\) 的取值范围。需要分别对它们应用 Pluto 算法得到 \(\phi(\vec{t})\) 系数的约束条件，然后取这些约束条件的交。

先看第一个多面体。设 \(\phi(i, j) = c_1i + c_2j\), 那么我们有 \(c_1i + c_2j - (c_1i + c_2(j-1)) \geq 0\), 所以 \(c_2 \geq 0\). 此外，我们还有 \(\nu(p) = u N + w \geq c_2\)，也就是 \(c_2 \leq w\).

再看第二个。这里的约束条件是 \((c_1i + c_2j) - (c_1j + c_2i) \geq 0\), 其中 \(i\in [1, N], j\in [2, N]\) 而且 \(i - j \geq 1\). 换言之，这就是 \(c_1 \geq c_2\).

下面我们需要对 \(\nu(p) - \delta_e(\vec{s}, \vec{t})\) 应用 Farkas 引理，因为这出现了 \(\phi\) 的系数和循环变量相乘的情况。我们的多面体 \(\mathcal{P}_e\) 的五个切面分别是

\[\begin{align*} i - 1 &\geq 0 \\ j - 2 &\geq 0 \\ N - j &\geq 0 \\ N - i &\geq 0 \\ i - j - 1 &\geq 0 \end{align*}\]

所以，

\[uN + w - (c_1 - c_2)(i - j) = \lambda_0 + \lambda_1 (i - 1) + \lambda_2 (j - 2) + \lambda_3(N - j) + \lambda_4 (N - i) + \lambda_5 (i - j - 1)\]

比对系数：

\[\begin{align*} u &= \lambda_3 +\lambda_4 \\ w &= \lambda_0 - \lambda_1 - 2\lambda_2 - \lambda_5 \\ c_1 - c_2 &= \lambda_1 - \lambda_4 + \lambda_5 \\ c_2 - c_1 &= \lambda_2 - \lambda_3 - \lambda_5 \end{align*}\]

我们还有六个约束 \(\lambda_i \geq 0\). 现在我们想要求出的是 \(u, w, c_1\) 和 \(c_2\) 的范围。

如上所述，我们使用高斯消元法处理等式，而用 Fourier-Motzkin 消去法处理不等式。FM 的基本使用方式是，将一个变量单独分离到不等式一边，把所有约束都写成 \(x \leq A_i\) 或者 \(x \geq B_j\) 的形式。然后两两组合，得到 \(i\times j\) 个约束 \(B_j \leq A_i\).

我们先处理等式，四个等式可以消除四个 \(\lambda_i\). 我们不妨留下 \(\lambda_3\) 和 \(\lambda_5\) 作为变量，将另外四个 \(\lambda\) 用它们和 \(u, w, c_1, c_2\) 表示。

具体过程略去。我们有：

\[\begin{align*} \lambda_0 &= c_2 - c_1 + u + \lambda_5 \geq 0 \\ \lambda_1 &= c_1 - c_2 + u - \lambda_3 - \lambda_5 \geq 0\\ \lambda_2 &= c_2 - c_1 + \lambda_3 + \lambda_5 \geq 0\\ \lambda_3 &\geq 0 \\ \lambda_4 &= u - \lambda_3 \geq 0 \\ \lambda_5 &\geq 0 \end{align*}\]

接着，消去 \(\lambda_3\) 和 \(\lambda_5\). 先看 \(\lambda_3\). 它“大于”的约束有两个：\(\lambda_3 \geq 0\); \(\lambda_3 \geq c_1 - c_2 + \lambda_5\). 它“小于”的约束也有两个：\(\lambda_3 \leq u\), \(\lambda_3 \leq c_1 - c_2 + u - \lambda_5\).

将它们交错，我们得到四个新的约束：

\[\begin{align*} 0 &\leq u \\ 0 &\leq c_1 - c_2 + u - \lambda_5 \\ c_1 - c_2 + \lambda_5 &\leq u \\ c_1 - c_2 + \lambda_5 &\leq c_1 - c_2 + u - \lambda_5 \end{align*}\]

最后一个约束实际上重复了。

原来 \(\lambda_3\) 的约束都用过了，我们可以丢掉含有 \(\lambda_3\) 的式子。接下来我们消去 \(\lambda_5\), 可以得到 \(c_1 - c_2 \leq u\). （有一个式子重复了。）

对于第三个约束，我们直接给出结果：\(3u + w - c_1 - c_2 \geq 0\), 而且 \(u \geq 0\).

注意到我们求出的五个约束有一组平凡解: \((u, w, c_1, c_2) = (0, 0, 0, 0)\). 这没有意义。为了避免这个解，Pluto 算法选择了舍弃大量的可能解，加入了一个强力的约束条件：

对于所有 \(\phi\) 的系数 \(c_i\), 要求 \(c_i \geq 0\) 而且 \(\sum c_i \geq 1\).

在这里，就是再加上三个不等式：\(c_1 \geq 0\), \(c_2 \geq 0\) 以及 \(c_1 + c_2 \geq 1\).

现在我们有了七个不等式（\(c_2 \geq 0\) 重复了）。别忘了我们需要求出 \((u, w, c_1, c_2)\) 字典序最小的解。手动计算一下就可以得知是 \((0, 1, 1, 1)\), 也就意味着我们需要将循环的第一维改写成 \(i + j\)，而且以 \((1, 1)\) 为法向量分块的话，至多只需要在 1 个超平面间传输数据。

这就是 Pluto 的工作原理。
